标准配置
4 平台与底盘双向操作系统控制及急停控制
4 比例控制的驱动及提升系统
4 电池充电系统
4 故障自检自报系统
4 平台手动卸荷保护装置
4 平台配有交流电源
4 焊接整体平台护栏 / 链条护门
4 双侧前轮直流电机 / 轮边减速器驱动系统
4 刹车盘
4 无痕迹硬橡胶轮胎
4 凹坑保护装置
4 双向侧倾水平仪 / 音控装置
4 整车运行音响提示
4 电子蜂鸣器
4 计时器
4 四只 6V 225 Ah 高效可充电电池
整车尺寸参数
4 整车长度 : 1.87 m
4 整车宽度 : 0.76m
4 整车最低折合高度 : 1.99 m
4 平台离地最小高度 : 0.99 m
4 平台最大举升高度 : 7.54 m
4 最大工作高度 : 9.54 m
4 主平台长度 : 2.60 m
4 辅助平台最大延伸长度 : 0.90 m
4 平台宽度 : 0.74 m
4 平台护栏高度 : 1.00 m
4 轮距 : 1.56 m
4 整车最小离地间隙 : 55 mm
4 凹坑护板最小离地间隙 : 19 mm
4 轮胎尺寸 : 310 mm Dia X 100 mm
4 整车重量 : 1,890 Kg
承载,驱动与动力系统
4 最大额定载重量 : 227 kg
4 辅助平台最大额定载重量 : 113 kg
4 无举升整车行驶速度 : 0-4.0 km/h
4 举升整车行驶速度 : 0-0.8 km/h
4 无举升整车爬坡度 : 25%
4 内侧转弯半径 : 0
4 外侧转弯半径 : 1.55 m
4 剪臂全开和所需时间 : 16 / 25 sec
4 比例控制
4 双前轮驱动
4 双前轮制动
4 电池动力源 : 24V DC, 4 X 6V 225 Ah Batteries
4 液压容量 6.40L
各国行业标准
ANSI A92.6, CSA B354.2, CE Compliance, AS 1418.10, PB-10-611-03
JB/T9229.1-1999 JB/T9229.2-1999 JB/T9229.3-1999

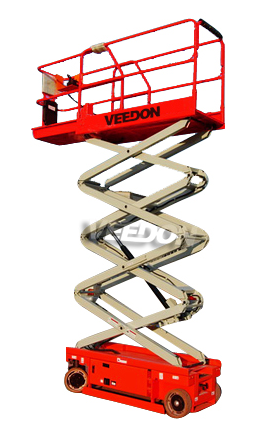

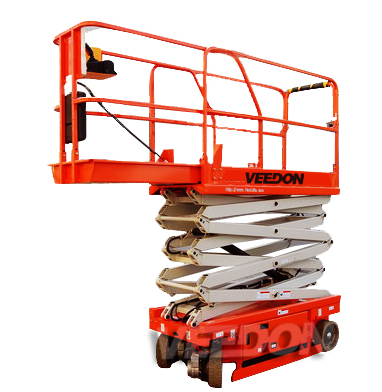

全系列自行走式剪型高空作业平台。力量和机动灵活性于一身。该产品采用4 组6 伏容量为225 安时的美国原装皇冠CROWN 动力蓄电池作为动力源,通过液压泵站供能驱动举升油缸实现作业平台的举升和下降,并驱动双向活塞缸实现双前轮360 度转向。通过24 伏直流电机实现双前轮的行使和制动功能;可调的比例控制实现0-4 公里/ 小时的全速行驶(折合位置)和0-1.2 公里/ 小时的高空作业位置微调(举升位置)。
产品规格型号 |
VAWP0146 |
最大工作高度 | 9.54m |
最大平台高度 | 7.54m |
工作平台长度(最小固定) | 1.87m |
工作平台长度(最大扩展) | 2.86m |
辅助延伸平台长度 | 1 |
工作平台宽度 | 0.74m |
工作平台护栏高度 | 1.00m |
整车剪臂收缩时固定围栏离地高度 | 1.87m |
整车外型长度(辅助平台无外延) | 1.88m |
整车外型长度(辅助平台最大外延) | 2.88m |
整车外型宽度 | 0.76m |
前后轮轴距 | 1.56m |
整车最小离地间隙(安全翻板折合) | 55mm |
整车最小离地间隙(安全翻板打开) | 18mm |
整车动力特性 | |
最大限制举升载荷 | 227kg |
辅助平台最大限制举升载荷 | 113kg |
整车行走速度-剪臂收缩状态时 | 0-4.0 km/h |
整车行走速度-剪臂升起状态时 | 0.1.2 km/h |
爬坡能力-剪臂收缩时 | 30% |
最小转弯半径(内) | 0 |
最小转弯半径(外) | 1.55m |
工作平台升/降速度 | 16/25sec |
控制 | 电子模块控制 |
驱动 | 24V DC Motor |
制动 | 双前轮 |
轮胎尺寸(直径*轮宽) | 310*100cm |
动力 | |
动力源 | 24V DC(4*225安时6V电瓶串联) |
液压系统容量 | 5L |
自重 | 1,890kg |
执行标准 | |
ANS1 A92.6,CSA B354.2,CE Comppliance,AS 1418.10,PB-10-611-03 JB/T9229.1-1999 JB/T9229.2-1999 JB/T9229.3-1999 | |
1. 最大工作高度等于最大平台高度加2米(英制6ft)。 | |
2. 斜坡率详细信息见使用手册。 | |
3. 自重随着选项国家标准不同而不同。 | |
4. 如有不详之处,请来电咨询威登VEEDON技术工程师! |
