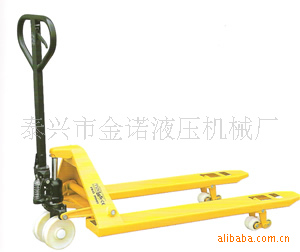

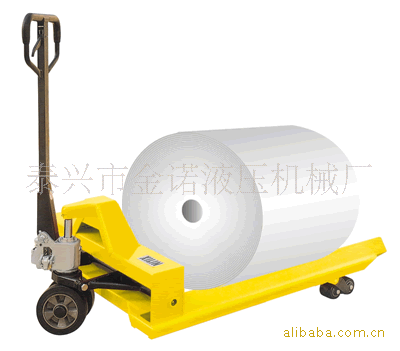

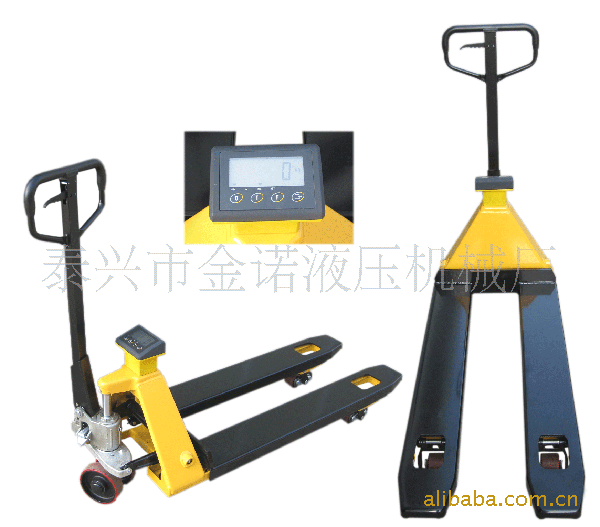

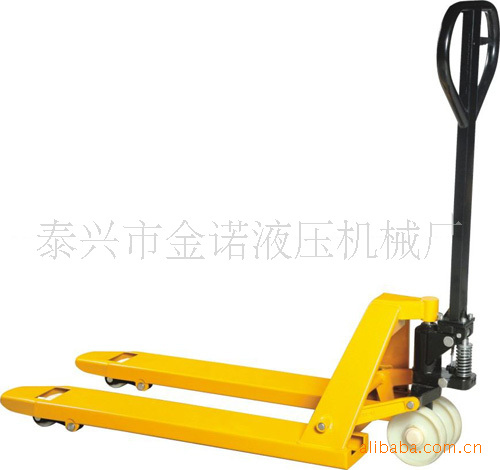

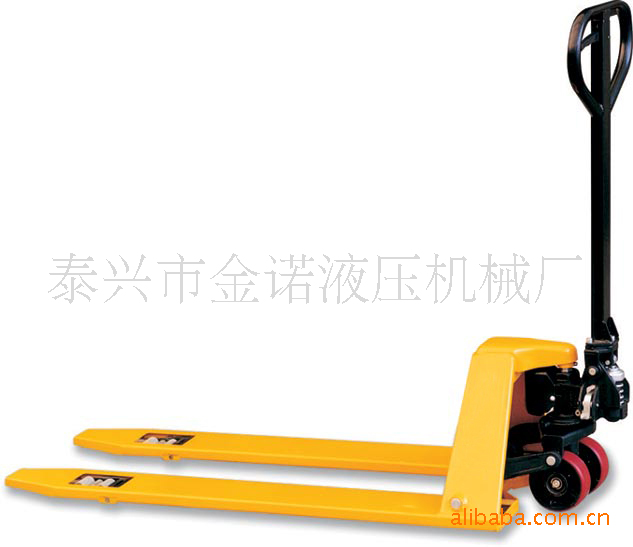

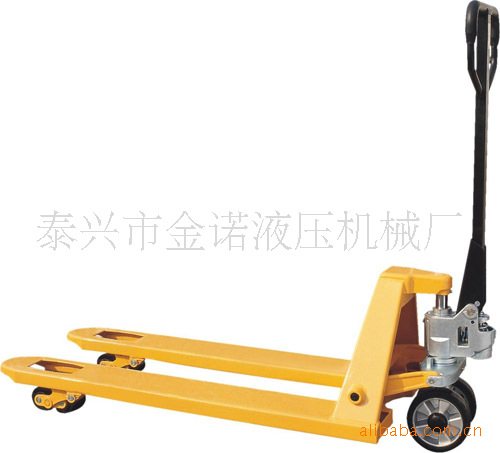

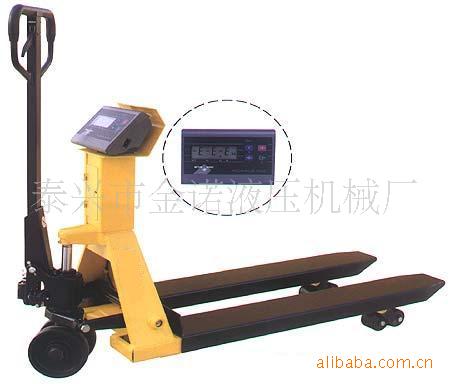

● 液压缸体为优质钢焊接而成,注塞杆、泵芯镀硬铬,耐磨、耐腐蚀。 Top quality hydraulic pump with welded construction Hard chrome plated pistion and pump plunger ensure durability and corrosion resistance. ● 推杆可调,使货叉保持平衡。 Full adjustable push rods under forks ensure stability of forks. ● 超高强度货叉结构具有满载慢降、空载快降功能。 Super-High strong steel frame with slow lowering when load and quick lowering when unload. ● 安全阀过载保护 Over-load protection. ● 超长、超宽、特殊规格均可根据用户要求生产。 Special specifications of over-length and over-width can be manufactured according to customer′s demands. | |
型号Model |
CBY A |
CBY B |
CBY C、D |
CBY F、H、N |
BFC |
起重量Lifting capacity(kg) |
500 1000 1500 2000 2500 3000 |
2000 2500 3000 |
2000 |
低放高度h2 Height of lowered(mm) |
57 |
65 |
70/75 |
83 |
75 83 |
140 |
最大高度h1 Max height(mm)≥ |
160 |
165 |
175/185 |
190 |
185 190 |
≥250 |
起升行程Lifting height(mm)≥ |
110 |
110 |
115 |
车体宽度W Overall width(mm) |
450 500 520 550 685 |
520 550 685 |
450 500 685 |
叉面长度L1 Length of fork(mm) |
800 900 1000 980 1150 1220 |
980 1150 1220 |
1000 1100 |
1000 1100 1200 1600 2100 |
货叉宽度W1 width of fork (mm) |
150 |
|
前双轮Doulbe front wheel(mm) |
¢55X68 |
¢60X68 |
¢70X68 |
¢80X68 |
¢70X68 ¢80X68 |
¢130 |
前单轮Single front wheel(mm) |
¢55X94 |
¢60X94 |
¢70X94 |
¢80X94 |
¢70X94 ¢80X94 |
|
后轮Rear wheel(mm) |
¢150X50 ¢160X50 ¢180X50 |
¢180X50 |
¢180 |
外形尺寸Overall Dimensions(mm)
|
长L |
宽W |
高H | |
L1+358 |
360+叉面长度 |
450 500 520 550 685 |
520 550 685 |
450 500 685 |
1185 |
1185 |
自重Self weight(kg) |
65 70 75 80 85 |
75 80 85 |
80 90 120 | 注:超长、超宽、特殊规格均可根据用户要求生产。 Note:special specification of over-length and over-width can be manufactured according to customer′s demands |
1.选尺寸:一般脚轮直径越大,推动就越省力,越障碍能力越好,因为脚轮最先在19世纪末的西方形成产业化,所以脚轮一般以英寸来表示,如中国的超市手推车大都用5寸、4寸的脚轮。目前市场上流行的脚轮尺寸从1寸到16寸都有,常用的尺寸有2寸,2.5寸,3寸,3.5寸,4寸,5寸,6寸,8寸,10,12寸等,一般经常需要推动的,如超市购物车、物流手推车、工具车等采用4~6寸的脚轮为佳。但是脚轮直径太大会使设备重心上升,成本增加,所以要进行综合考虑。若设备不需要经常推动,如家具,冰箱等,只是在搞卫生时才需要移动一下,选用3寸以下脚轮即可。
2.看承重:同一种直径的脚轮,一般厂家都会生产几个系列用于不同的承重,如轻型,中型,中型等,方法是让轮子和支架有不同的厚度或者材质。算单个脚轮的负荷时要给予一定的保险系数,在地面比较平整时,单个脚轮负荷=(设备总重÷所装脚轮数量)×1.2(保险系数);如果地面不平整,则算法为,单个脚轮负荷=设备总重÷3,因为不论哪种非平整地面,总是至少有三个轮子同时支撑设备,这种算法等于增加了保险系数,更加可靠,防止承重不足,导致脚轮寿命大大减少或导致事故。在外资公司,承重一般用磅表示,而国内大都用公斤,它们换算关系是:2.2磅=1公斤。
3.轮子材质:这个很重要,一般有PU,TPR,PP,橡胶,尼龙等.
4.安装方式:一般中轻载可用丝杆、插杆、膨胀胶套等,重载则用底板,或者直接焊接到设备上。一般大公司的安装方式很丰富。
5.刹车:从功能上来说,有刹轮子的,有刹支架万向的,两者同刹则为双刹,还有胎面刹,正刹,边刹等。
6.支架选择:分为定向和万向,材质一般用碳钢,可进行各种电镀,如镀锌,镀铜,镀镍,镀铬,喷涂等,也有用不锈钢的,
