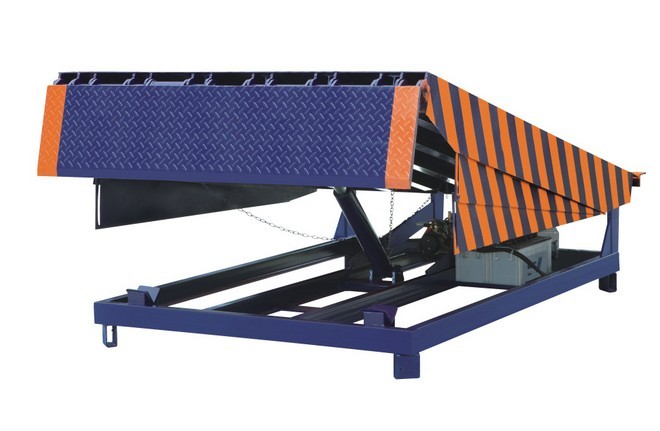

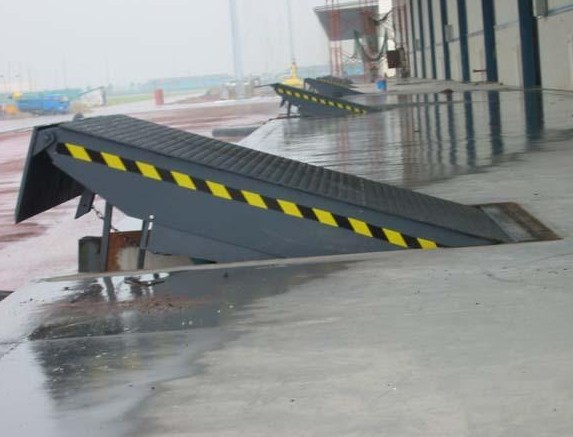

固定登车桥
产品特点:
●全液压动力,单个按钮操纵;
●两侧安全防护裙保护脚部安全;
●唇板与车厢始终紧密吻合;
●平台与唇板采用长轴铰接,充分保证其高强度、长寿命;
●附设检修安全撑竿及缓冲垫。
产品优势:
电动液压、操作简单、高度可任意调节,调节范围大,提高装卸效率,节省人力
性能:
全液压驱动,操作方便运行可靠。 唇板与平台采用整长轴连接,强度高、可靠性好。采用进口密封件,保障液压系统具有优良的密封性能。采用进口整体模块式液压站,密封性好,使用寿命长。高强度“U”形梁设计能保障其高负载长时间运行不变形。采用防滑花纹钢板,使平台有良好的防滑性能。两侧设防轧脚裙板,防止脚趾伸入平台造成意外伤害。设有保障维护人员进入登车桥内部维护时安全的支撑杆。
操作说明:
1、上升过程:按住按钮SB1,抬起大板,当达到最高位置时,小油缸开始工作,小板张开。
2、工作过程:松开按钮SB1,调节平台在自重作用下,慢慢下落。 3、结束过程:当货物装载完毕后,按住按钮SB1抬起大板,小板自动复位,当大板抬到一定高度,然后松开按钮,调节平台在自重作用下慢慢复位,整个工作过程完毕。
工作原理调节板操作极其简单,只需按动按钮,调节板自动升起;松开按钮,调节板靠自重下降搭在车上即可使用。
日常保养只需给关节添加润滑油及清扫坑位即可,方便快捷。
配置
1、液压系统具有因突然事故发生时或无电力供应时具有紧急制动功能。
2、平台配置防压趾安全护板。
3、电缆有接地保护。
4、电控系统设置了故障指示。
5、平台可随车辆倾斜而动。
6、配置与工业门互锁的安全保护装置。
7、装卸平台设有供整体起吊的起吊点。
安全配置:
1、安全撑扞
2、防撞胶块
3、防滑表面
4、防轧脚装置
5、其它可选配置
详细参数:
1、负重:6吨、8吨、10吨
2、尺寸:1830mm*2440mm
3、行程:+400、-300
4、电机功率:0.75、1.5KW
备注:以上尺寸可以定做
土建要求 地坑施工步骤:
1)先摧毁要求挖一个毛坯坑
2)挖引线孔,预埋电线(用PVC或钢管包住)线孔留在地坑尾部中心位置 3)将锚钉焊于角钢的内面,地坑三角均需角钢包边
4)坑底底层铺碎沙厂,上层钢筋混凝土
5)坑两边必须利用网状钢筋与土建中钢筋网连接稳固,注意间距
6)水泥浇注,预留角钢位置,预埋防撞块厚钢板
7)二次浇注,固定角钢,地坑施工完毕。
技术要求:
1、主要结构件均采用国标钢材制造,所有钢结构件均经严格的除锈表面处理。喷涂底漆。
2、焊接后无任何焊接飞溅和焊渣。所有焊接接缝采用CO2保护焊进行焊接,焊缝美观牢固。
3、产品喷有四遍油漆,即两遍底漆+中间面漆+面漆,漆膜厚度为不小于0.08mm,选用优质聚氨酯面漆和清漆。需烘干处理。
4、标准面漆颜色:深蓝色。并喷涂警示颜色——黄色作为平台两侧安全警示之用。(也可按用户提供色标油漆)
