美国伊莱克森（Electro-Sensors）温度监测传感器系列

1. TT420温度监测仪适用于检测各种设备、位置的温度

2. TT420温度监测仪输出4-20mA直流模拟信号

3. TT420温度监测仪可直接与I.S.barries, PLC, 数据获取系统和其它仪器仪表兼容

4. TT420温度监测仪即时可用，无需校准

5. TT420温度监测仪安装简单、直接

6. TT420温度监测仪可配黄铜摩擦片—请咨询联欧

产品概述

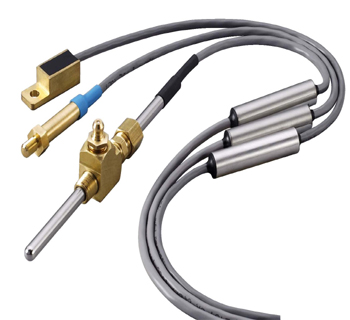

TT420系列温度监测系统将一个温度传感器、信号调节器和2线回路供电、4-20mA直流信号输出变送器集成到一个简单、紧凑、实用的系统。TT420家族的所有型号 (TT420S, TT420F, TT420Z)可与任何标准I.S.barries, PLC, 数据获取系统和其它仪器仪表兼容。TT420系列的三种型号除探头、安装方式有区别，其它完全一样。

1.   TT420F温度监测仪（法兰式）可以用#10的螺丝钉安装于任何平整的设备平面上;

2.  TT420S温度监测仪（螺钉式）可以直接拧入1/4”- 28的螺孔;

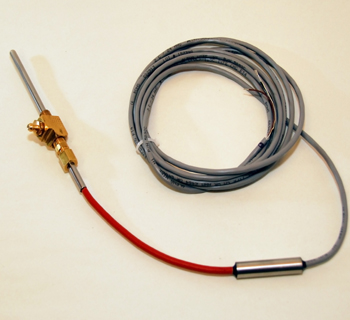

3.  TT420Z温度监测仪（插入式）可以直接插入口径为1/8”或1/4”的NPT注油嘴;

TT420系列温度变送器可适用于监测各种设备、位置的温度，如输送机、斗式提升机、电机、齿轮箱、泵、汽轮机、涡轮机、硬化炉、离心分离机、搅拌机、锤式粉碎机。所有的型号打开包装后立即可用，无须任何较准，黄铜摩擦片可以与TT420F或TT420S配套使用，请随时垂询联欧获得更详细的信息。

TT420温度监测仪产品参数

型号

TT420Z                             800-001500

TT420Z(用于1/8” NPTF 注油嘴)      800-001501

TT420Z (用于1/4” NPTF 注油嘴)      800-001502

TT420F                             800-001510

TT420S                             800-001520

黄铜摩擦片 4” x 2” x .5”          301-000100

输出信号(线性)

Io (-40°C)                            4 mA

Io (+120°C)                           20 mA

Io(T) = (0.1 mA/°C) * T + 8 mA

规格参数

电压 (最低-最高)                     8-30 Vdc

工作温度                            -40°C 120°C

(探头可感测温度)                     -20°C 80°C

(可用环境温度)精度    ± 1°C (25°C时)          ± 3°C (-40°C, 120°C时)

电缆

色码                               棕色 (V+)

黑色 (V-)

长度                               10 英尺

保护

符合Class II (E, F, G) Div. 1防爆等级要求，本安型设计

用于本安回路,具备接线错误保护功能。
