美国伊莱克森（Electro-Sensors）MS 320主从速度控制器/驱动器控制器

——为各种交直流速度驱动器提供精确的主从控制

1.  MS320主从速度控制器可进行0.02% 速度调整

2.  MS320主从速度控制器可安全停工；安全锁定

3.  MS320主从速度控制器具有简便的故障诊断功能

4.  MS320主从速度控制器带隔离的速度参考信号

5.  MS320主从速度控制器可选模拟反馈和设定值

6.  MS320主从速度控制器有两个可选继电器输出

产品概述

驱动器控制系统MS320闭环电机速度控制器，通过控制给变速驱动器的速度参考信号为电机速度提供精确调节。MS320主从速度控制器安装在电机或下游轴上的反馈脉冲传感器，并且补偿实际工作速度设定值与自动微调速度参考信号得到的期望速度之间的变化。

MS320驱动器控制器显示可按比例以RPM、GPM、FPM等单位显示，方便操作员监控和设定期望速度。

在主模式下，MS320驱动器控制器以程序指定的加速度使电机斜坡上升到选定的设定值。每隔20毫秒，MS320驱动器控制器将设定值与数字/模拟反馈信号进行比较。控制器算法调整速度参考信号，将误差减少到零。

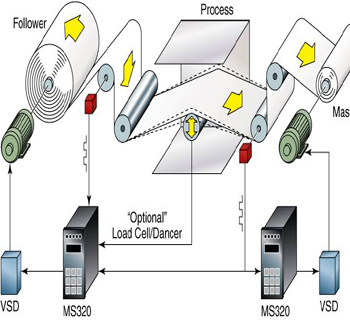

在从动模式下，MS320驱动器控制器通过数字或模拟导引信号控制电机速度。从动电机以与导引输入信号成比例的速度工作，这个比例可由用户选择。来自从动电机的数字或模拟反馈信号被用作参考信号，以确认电机以零误差的正确速度工作。

通过诊断测试步骤，可以轻松地对所有输入输出功能以及键盘和显示操作故障进行检修。可编程的安全密码和键盘锁定可对程序参数和面板功能进行保护，防止在操作中被随意更改。MS320驱动器控制器有3个AC输入，其中一个指定为RUN/STOP，另外两个可编程为：快停；点动（Jog）；设定值1/设定值2；设定值上卷； 设定值下卷；主/从；闭环/开环。

MS 320主从速度控制器的典型应用

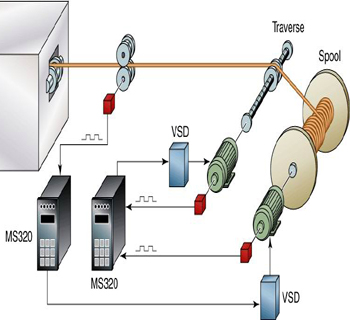

1. 包装机械    2. 中心/表面卷取机     3. 电线电缆机械        4. 料满即停系统

5. 切割机/切断机  6. 横向卷绕         7. 烘箱/风扇           8. 泵

9. 搅拌机/给料机  10. 负载分配系统   11. 架空/地面输送机     12. 压出机/挤出机

13. 门式烘箱      14. 压光机（印刷）

 MS 320主从速度控制器产品参数

输入功率

电压……………….115 Vac±10%（标准）

                             230 Vac±10%（可选）

                             50－60Hz, 6W

保险丝……………..需外接保险丝

推荐：115 Vac－1/16 A, 230 Vac－1/32 A

传感器电源……….12 Vdc（未稳压），100 mA max.

传感器输入

类型……………….方波，三角波，正弦波（开关选择）

NPN开放式集电极…2200Ω, 上拉, 2.5V触发电平

PNP开放式集电极….2200Ω, 下拉, 2.5V触发电平

逻辑电平…………..2.5V触发电平

磁读取……………..150 mA峰峰值

                             信号，50 mV触发电平

最大频率…………..4000 Hz

外部控制I/O

标准输入…………..3个AC开关输入：

1个固定- RUN/STOP；2个可编程

可选可编程输入…..2个附加AC输入，2个模拟输入

                             0-10V或4-20mA

可选继电输出………2个可编程，额定250Vac 5A,

                              30Vdc 5A, 电阻负载

模拟指令输出        12位DAC

标准指令输出………0－10Vdc隔离速度指令,

                              输出跨度3-15V可调

                              1500V隔离

可选指令输出………4－20mA隔离速度指令

                              1500V隔离

操作

精确度………………0.02%主从模式

反应时间……………20 ms

操作模式……………主动 / 从动

预设…………………2个主动，2个从动，1个点动（Jog）

显示…………………4位0.3” 7段显示

                              5个LED状态显示

机械

外壳…………………ABS塑胶

键盘…………………聚碳酸酯触摸式键盘

                              防溅，耐化学腐蚀

工作温度……………0～+50℃

湿度…………………0%～90%（非冷凝）
